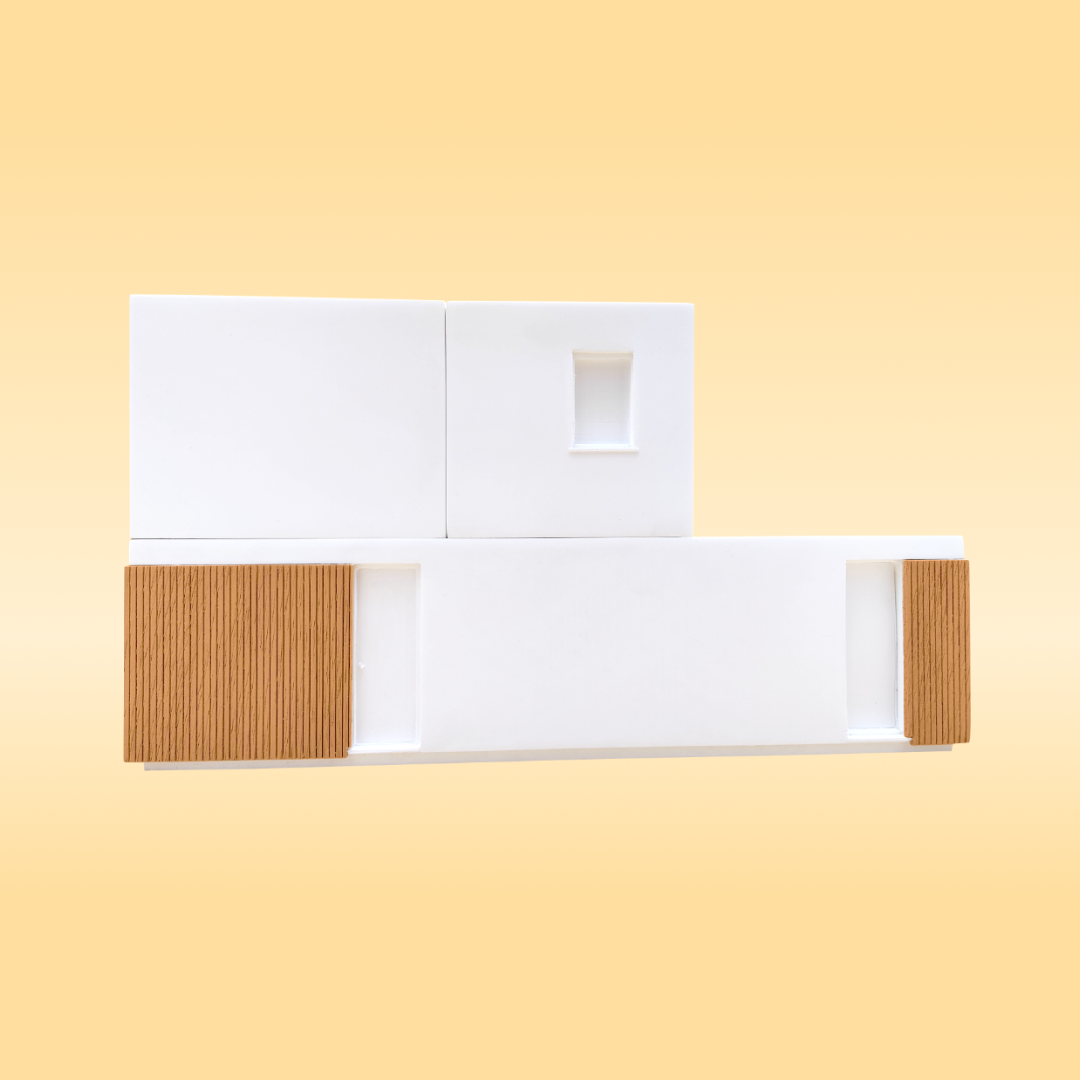

Maquette met ingelegd hout

FDM printen & nabewerken van een architecturaal model

Voor Ecohuis/Brensj hebben we een architecturaal model in 4 verschillende compartimenten afgeprint.

Deze compartimenten kunnen daarna uit elkaar worden gehaald om de binnenkant van de woning waar te nemen.

Alle onderdelen zijn volledig afgeschuurd en daarna geëgaliseerd met filler, hierdoor heeft het finale model een gladde afwerking en zie je geen printlijnen meer.

Materialen

No items found.

opdrachtgever

Ecohuis/Brensj

Ecohuis/Brensj

Projectdetails bekijken

Project Details

De eerste stap was het doorgestuurde bestand printklaar maken.

Zo hebben we het 3D model opgesplitst in 4 printbare onderdelen.

Verder moesten we ook inhammen voorzien waar de houten plaatjes, na het schuren en egaliseren, in kunnen worden verlijmd.

Dat deden we door middel van boolean operators in Blender3D.

Vervolgens hebben we de onderdelen met een laaghoogte van .2mm en een laagdikte van .6mm uitgeprint.

Door de laagdikte te vergroten bekomen we een sterkere print met minder printuren.

Een bijkomende uitdaging was het uitlijnen van de verschillende modules tot over elkaar. De printplaten van de FDM printers zijn immers nooit volledig recht...

Uiteindelijk hebben we met filler alle afwijkingen opgevuld en daarna recht afgeschuurd.

Daarna volgt het afschuren met 5 verschillende sterktes: P60, P80, P120, P220 en als laatste P320

Vanaf P120 voegen we filler toe aan het model. Deze stap wordt voor elke schuursterkte herhaald om zo een egaal resultaat te bekomen.

Nadat het model volledig is afgestoft gaan we van start met het inlijmen van de verschillende houten tussenstukken.

Om dit proces zo efficiënt mogelijk te laten verlopen hebben we voor aanvang verschillende sjablonen afgedrukt.

Zo kunnen we snel verschillende vlakken uitsnijden zonder steeds opnieuw alle maten af te meten.
